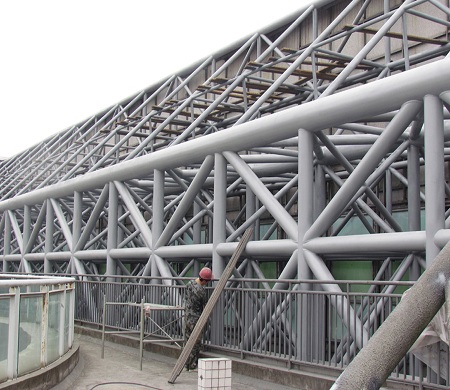

通過對鋼材表面的預處理，鋼結構氟碳漆不僅可以解決鋼材的腐蝕問題還可以起到表面裝飾的效果，目前使用較多的是溶劑型的產品，特點是施工方便、對底材處理的要求不是很高，因此得到廣大客戶的大力推廣，在涂裝的過程當中有客戶反應會出現漆膜粗糙的現象，下面針對這一問題做詳細的闡述。
表面粗糙的癥狀：漆膜干燥后，呈現粗糙不平，似砂皮一般
造成漆膜粗糙的原因：
1、噴漆的周圍環境溫度過高（或夏季噴涂時氣溫高于30℃），溶劑及稀釋劑揮發速度較快，造成涂料的霧化。
2、無氣噴涂壓力過高，加快了漆料的霧化及溶劑的揮發速度。
3、噴嘴與鋼材表面的距離過大，引起干噴。
4、室內噴漆環境及工作條件未作合理調節，導致室內漆霧飛揚，漆霧粒子散落在沒有干燥的漆膜表面。
相應的補救措施為。
1、稀釋劑的揮發速度需要依據噴漆時的季節及周圍環境的溫度做出相應的調整。調整好兩次噴涂之間及面漆的閃蒸時間，確保漆膜的流平性；
2、根據涂料技術說明書的施工說明，嚴格控制好噴漆壓力、噴涂距離、施工粘度等工藝參數；
3、自動噴漆房中，控制好相應的環境及工作參數，如工作區域內壓力必須大于1個大氣壓，上壓風下抽風，不僅風量太標，風速大于0.3-0.5米/分鐘，使噴出的漆霧不會滿室風揚；而且噴漆池內及時添加漆霧凝聚劑，去掉廢漆渣；
4、由于磨料過大，使拋丸或噴砂后，表面粗糙度大于75微米。漆膜薄遮蓋不住粗糙度。漆膜呈粗糙狀。
5、對已呈現局部漆膜粗糙部份，可用細砂紙打磨后，輕噴一道防腐漆。
以上就是有關鋼結構氟碳漆在涂刷之后呈現漆膜粗糙的原因及相應的補救措施，希望能夠解決施工人員心中的疑慮，如果在施工過程中遇到其它問題可以隨時咨詢我們的技術人員。
